一、流程管理的目的與步驟
企業流程管理主要是對企業內部改革，改變企業職能管理機構重疊、中間層次多、流程不閉環等，使每個流程可從頭至尾由一個職能機構管理，做到機構不重疊、業務不重復，達到縮短流程周期、節約運作資本的作用。

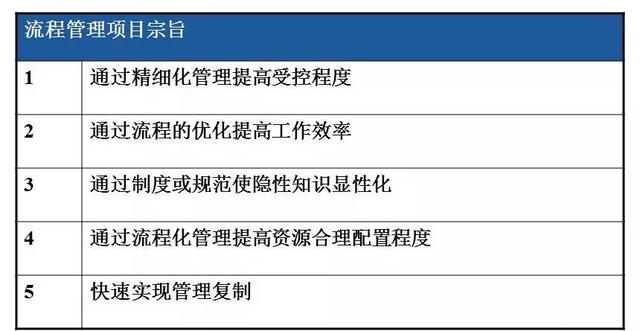

1、流程管理的目的
（1）第一種觀點
· 保證業務流程面向客戶
· 保證管理流程面向企業目標 (品質 技術成本 速度)
· 流程中的活動都是增值的活動
· 員工的每一個活動都是實現企業目標的一部分
· 流程持續改進，永不過時
（2）第二種觀點
· 梳理——工作順暢，信息暢通
· 顯化——建立工作準則，便于查閱流程，便于了解流程，便于工作溝通，便于發現問題，便于復制流程，便于公司對流程的管理
· 優化——不斷改善工作，提升工作效率
· 監控——找到監測點，監控流程績效 （績效管理）
· 監督——便于上級對工作的監督
2、流程管理的步驟
流程管理的原則：
· 面向企業目標原則
· 工作流程設計體現全流程觀念
· 業務流程形成閉環管理
· 面向客戶的原則
二、如何畫流程圖
1、畫流程圖基本要求
· 復雜流程圖請分主分流程圖來繪制，不要畫在同一流程圖中。
· 流程不能在同一頁繪制，可使用連接符連接到下一頁中。
· 流程圖禁止死循環。
· 流程圖須以單一入口，單一出口特征繪制?！伴_始”符號只能出現一次，但是“結束”符號可以出現多次。
· 相同流程圖，符號大小應為一致。
· 流程圖符號繪制順序，應從上至下，從左到到右的順序。
· 同一路徑，指示箭頭應只有一個。
· 流程圖如有參考到其他流程?？梢靡讯x的流程，不需要重復繪制。
· 路徑符號應避免相互交叉。
2、基本流程圖形狀
（1）此圖標表示流程的開始和結束，在此圖標需標志上“開始”和“結束”。
（2）用于標識分支判斷（二選一）的情況，特別是成功/失敗、是/否的情況，需要在分支出口線上標識出此分支表示的情況。此標志在框中，需要說明判斷的內容.
（3）調用外部數據，引用外部數據
（4）存儲數據，輸出存儲數據
（5）表示流程中涉及的文檔
（6）表示手動輸入處理。如手動輸入用戶名和密碼。或者手動錄入銷售訂單。
（7）對于公共的流程處理或版面需要，需要本頁中用一個標識符號來表示一組流程的，可以通過頁內引用進行標識。頁內引用必須設定一串字符來標識，并在同一個頁面的其它處以相同的標識進行流程的具體描述。
（8）對于公共的流程處理或版面需要，需要再其它頁中用一個標識符號來表示一組流程的，可以通過離頁引用進行標識。離頁引用必須設定一串字符來標識，同時VISIO自動會根據字串標識自動生成一個單獨的頁面。
（9）預先定義的進程。使用某一預先定義的進程進行處理。如示例，應用MRP運算進行處理。
（10）處理程序
（11）流程中涉及的多文檔信息
（12）手動操作
（13）黑色箭頭線為正向流程。紅色箭頭線為逆向流程。

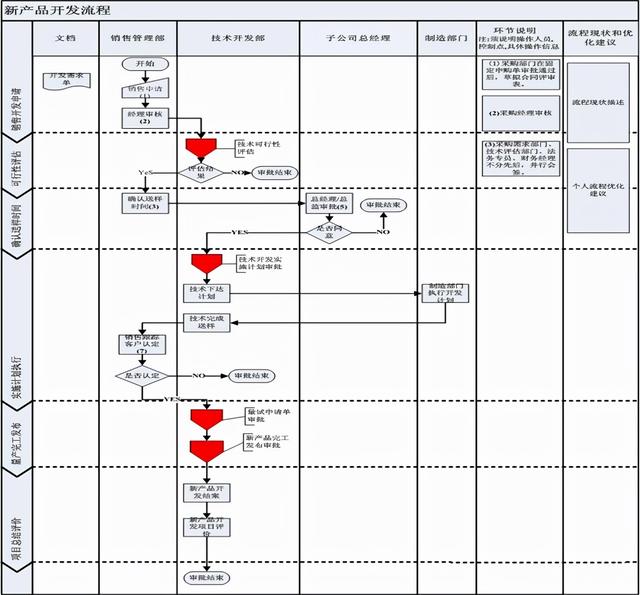

3、如何畫流程圖-流程圖范例
流程圖中包含的信息：
人員
部門
環節
流程環節的說明
主分流程
流程的現狀
流程優化信息
（1）一般流程
（2）主分流程
