1 問題描述

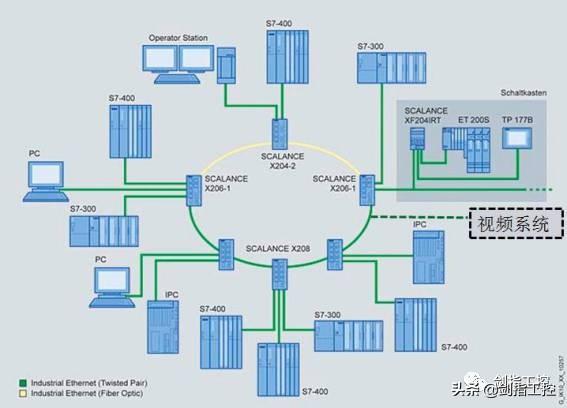

隨著以太網技術在工業網絡的大量普及，工業以太網現場的規模逐步擴大，如圖 1 網絡，除了傳統的工業控制設備外，例如高清攝像頭等視頻系統也會連接在現場的網絡中。而類似高清攝像頭等此類設備，數據流量很大，會占用大量的帶寬，如果不對網絡加以管理，有可能造成網絡的堵塞，嚴重的影響通訊。
<圖 1 網絡>
2 測試

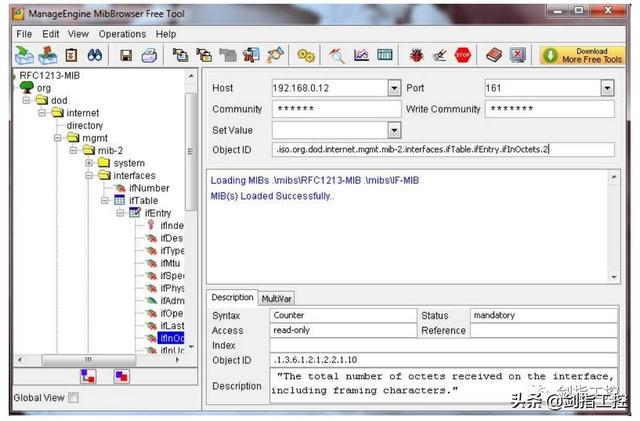

對于大數據流量對帶寬的占用，我們可能無法很直觀的體會出來，這里我們通過一個測試：通過 SNMP 軟件(簡單網絡管理協議)觀察 PLC 端口的輸入流量。如圖 2，這里使用的是 ZOHO（卓豪）公司的 ManageEngine 網絡管理軟件。
ManageEngine 網絡管理軟件可以通過 SNMP 協議訪問 PLC 以太網接口的 MIB 變量，“ifInOctets”/“ifOutOctets”分別表示端口的輸入/輸出字節數。
<圖 2 SNMP 管理軟件>

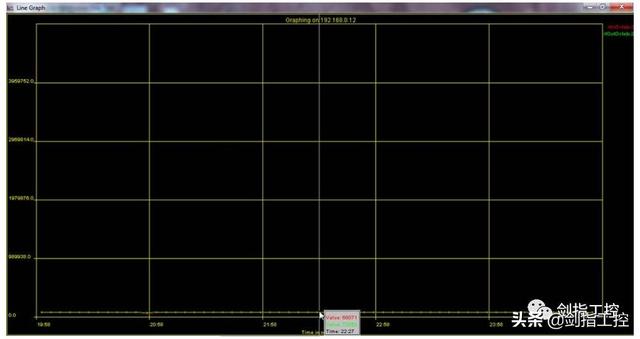

如圖3，在網絡上沒有大數據流量時，輸入（紅色）/輸出（綠色）端口狀態曲線。
<圖 3 PLC 端口一般狀態的趨勢圖>

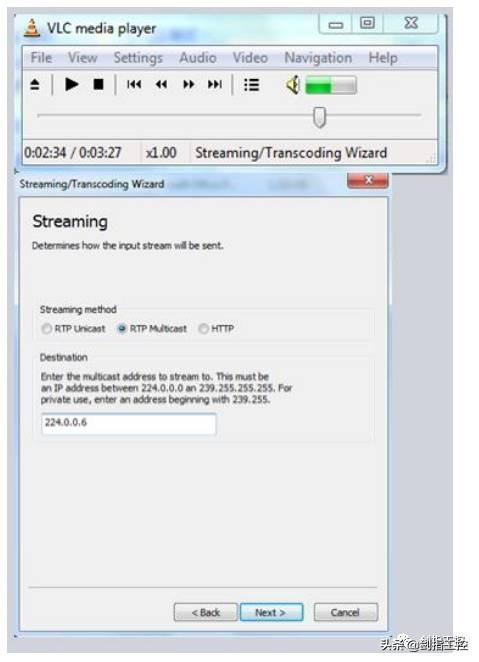

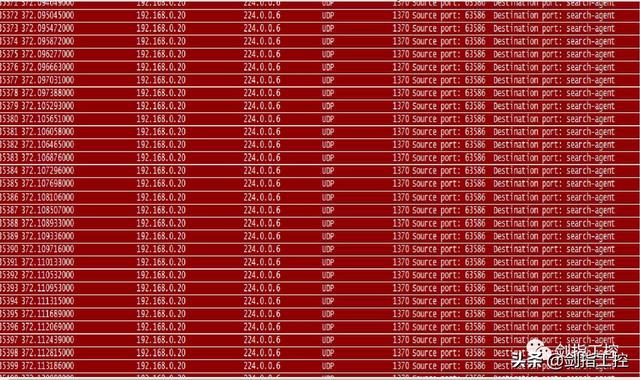

如果此時，網絡中接入視頻信號，比如 VLC 播放器，可以通過組播發送數據流，如圖 4。通過 Wireshark 的軟件抓包可以看到，此時網絡上會有大量的 UDP 組播數據包存在，如圖5。
<圖 4 VLC 發送組播數據流>
<圖 5 組播數據流>
這樣的情況下，網絡中如果使用了不支持組播管理的交換機（比如 Scalance X300 以下）；或者交換機支持組播管理，但是沒有激活。組播報文將會以泛洪的形式在交換機的每個端口轉發。
對于 PLC 的端口，很顯然并不會作為視頻的最終用戶，但是此時也會收到組播數據包。如圖6，接收到組播數據流的 PLC 端口流量趨勢圖，端口的流量會有很明顯的增加。那可以試想，如果此時接入的是數據流更大的高清視頻，而且是很多路，則帶來的后果可想而知。
<圖 6 PLC 端口接收到組播的趨勢圖>
3 解決方案
因此，為了解決上面測試中 UDP 組播數據包泛洪轉發的問題，首先應該在選型中使用支持組播管理的交換機。SCALANCE X 交換機在組播管理上使用 “IGMP Snooping”功能，通過對交換機端口接收到的 Report 報文進行分析，并在交換機中建立相應的組播 MAC 地址與端口的對應表項，從而實現組播數據包的二層快速轉發靜態指定。

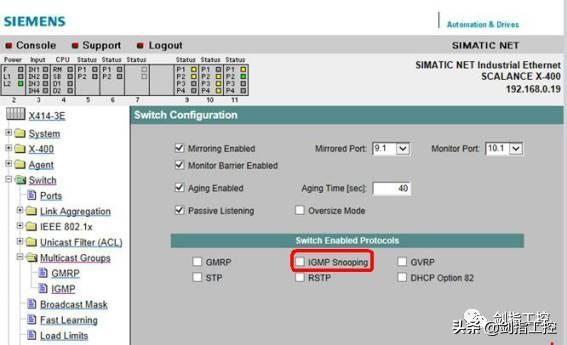

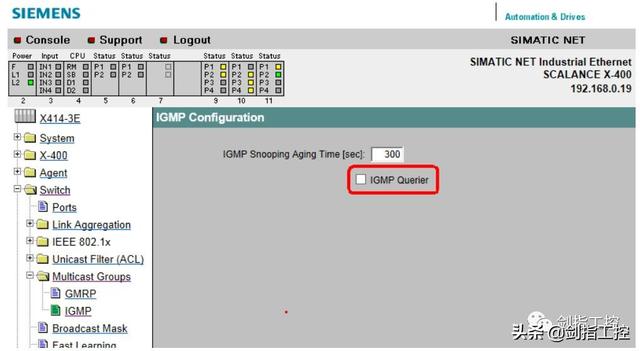

如圖 7，在交換機管理頁面中激活“IGMP Snooping”功能；如果網絡中有多臺交換機，至少有一臺激活“IGMP Querier”，如圖 8。
<圖 7 SCALANCE X 交換機“IGMP Snooping”>
<圖 8 SCALANCE X 交換機“IGMP Querier”>

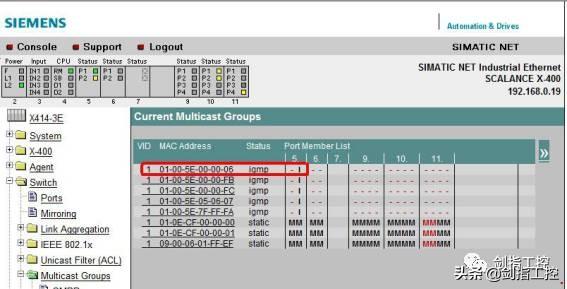

此時，如圖 9，在交換機會生成組播 MAC 地址和端口的對應表，組播報文只會在成員的端口上轉發。
<圖 9 SCALANCE X 交換機“Multicast Groups”>

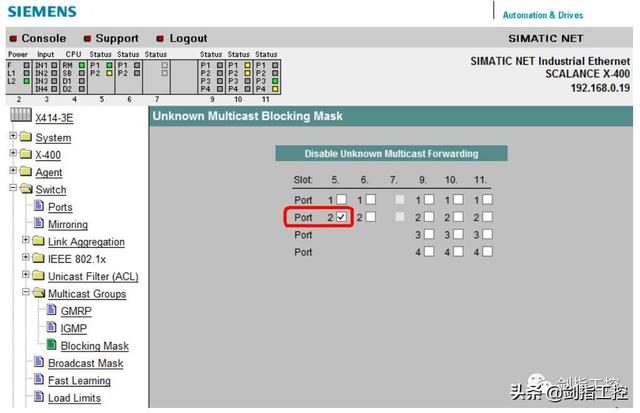

也可以在交換機“Blocking Mask”中，如圖 10，禁止某個端口上轉發未知的組播報文來抑制組播的泛洪轉發。
<圖10 SCALANCE X 交換機“Blocking Mask”>
4 總結
通過上面的分析，不難看出大數據流量對工業網絡的影響，因此必須對網絡進行優化和管理，可以在以下方面注意：

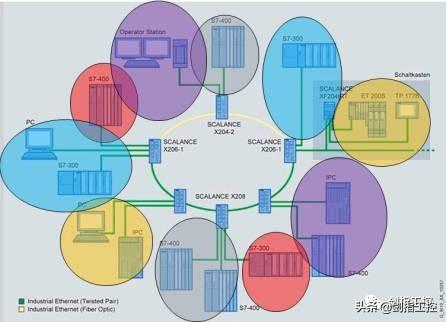

如圖 11，通過 VLAN 劃分廣播域，減小不必要的廣播報文
<圖 11 交換機劃分 VLAN>
- VLAN， IGMP Snooping 無法減小骨干網的帶寬占用 ，如果骨干網帶寬占用過大，會導致 MRP 的探測幀無法及時傳遞，影響環網狀態。必要時考慮采用最高 10G 環網
- 大數據量的視頻系統剝離控制系統
